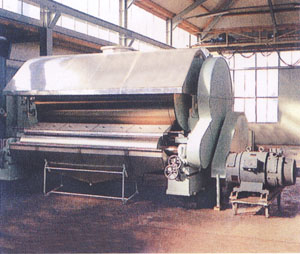

TG系列滚筒刮板干燥机 |
|
|
概述
滚筒干燥机是一种内加热传导型转动连续干燥设备。旋转的滚筒通过其下部料槽，粘附着一厚度的料膜，热量通过管道输送至滚筒内壁，传导到滚筒外壁，再传导给料膜，使料膜中的湿份得到蒸发、脱湿、使含湿分的物料得到干燥。干燥好的物料被装置在滚筒表面的刮刀铲离滚筒，到置于刮刀下方的螺旋输送器，通过螺旋输送器将干物料集中、包装。
特点
热效率高。因滚筒干燥机传热机理属热传导，传热方向在整个操作周期中保持一致，除盖散热和热辐射损失外，其余热量全部都用于筒料膜湿分的蒸发上，热效率可达70%-80%。
操作弹性大，适用性广。可调整滚筒干燥机的诸多干燥因素。如进料的浓度、涂料料膜的厚度、加热介质的温度、滚筒的转动速度等，都可以改变滚筒滚筒干燥机的干燥效率，且诸多因素互无牵连在。这给滚筒干燥操作带来很大的方便，使之能适应多种物料的干燥和不同产量的要求。
干燥时间短。物料的干燥周期一般只有10-300秒，适合于热敏性物料。若将滚筒干燥机设置在真空器中，则可在减压条件下运行。
干燥速率大。由于涂料抹于筒壁的料膜很薄，一般在0.3-1.5mm，且传热、传质方向一致，料膜表面可保持20-70kg·H2O/m2·h的蒸发强度。
技术参数
规格 |
滚筒尺寸(mm) |
有效加热面积(m2) |
干燥能力(kg·H2O/m2·h) |
蒸汽耗量(kg/h) |
电机功率(kw) |
外形尺寸(mm) |
重量(kg) |
TG-600 |
Ø600*800 |
1.12 |
40-70 |
100-175 |
2.2 |
1700*800*1500 |
850 |
TG-700 |
Ø700*1000 |
1.65 |
60-90 |
150-225 |
3 |
2100*1000*1800 |
1210 |
TG-800 |
Ø800*1200 |
2.26 |
90-130 |
225-325 |
4 |
2500*1100*1980 |
1700 |
TG-1000 |
Ø1000*1400 |
3.30 |
130-190 |
325-475 |
5.5 |
2700*1300*2250 |
2100 |
TG-1200 |
Ø1200*1500 |
4.24 |
160-250 |
400-625 |
7.5 |
2800*1500*2450 |
2650 |
TG-1400 |
Ø1400*1600 |
5.28 |
210-310 |
525-775 |
11 |
3150*1700*2800 |
3220 |
TG-1600 |
Ø1600*1800 |
6.79 |
270-400 |
675-1000 |
11 |
3350*1900*3150 |
4350 |
TG-1800 |
Ø1800*2000 |
8.48 |
330-500 |
825-1250 |
15 |
3600*2050*3500 |
5100 |
TG-1800A |
Ø1800*2500 |
10.60 |
420-630 |
1050-1575 |
18.5 |
4100*2050*3500 |
6150 |
|
|
|
|
 |
|
| |
|
 |
|
