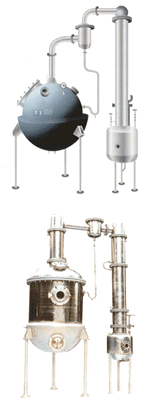

QN/NZ真空浓缩罐 |
|
| |
|
用途：

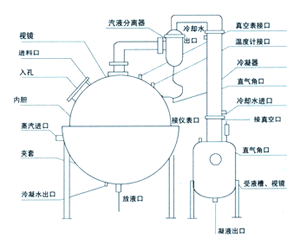

本设备主要由浓缩罐、冷凝器、汽液分离器、冷却器、受液桶五个部件组成。浓缩罐为夹套结构，冷凝器为列管式，冷却器为盘管式，适用于制药、食品、化工等行业部门对液料的浓缩。并且能回收酒精和简单的回流提取。
|
| 名称\型号 |
50L |
100L |
200L |
300L |
500L |
700L |
1000L |
2000L |
| 蒸汽压力(MPa) |
0.15 |
0.15 |
0.15 |
0.15 |
0.15 |
0.15 |
0.15 |
0.15 |
| 蒸发能力(L) |
20 |
40 |
60 |
80 |
100 |
130 |
160 |
350 |
| 加热面积(m2) |
0.35 |
0.45 |
0.6 |
0.8 |
1.29 |
1.6 |
2.1 |
4.4 |
| 冷凝面积(m2) |
1.2 |
1.7 |
2.4 |
3 |
3.2 |
3.5 |
4.5 |
9.3 |
| 冷却面积(m2) |
0.25 |
0.35 |
0.45 |
0.77 |
0.8 |
0.85 |
1 |
1.8 |
| 受液器容积(L) |
45 |
50 |
55 |
55 |
80 |
100 |
150 |
300 |
| 能 耗(kg/h) |
23 |
46 |
70 |
92 |
115 |
150 |
185 |
403 |
| 真空度(mmHg) |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
| 设备重量(kg) |
200 |
280 |
380 |
430 |
630 |
720 |
980 |
1400 |
| 透料口直径(mm) |
Ф120 |
Ф150 |
Ф150 |
Ф150 |
Ф200 |
Ф200 |
Ф200 |
Ф250 |
| 外形尺寸(mm) |
1220×
600×2420 |
1350×
750×2800 |
1500×
800×2950 |
1520×
850×3000 |
1900×
1000×3620 |
2100×
1300×3450 |
2200×
1400×3520 |
3060×
1700×4000 |
|
|
|
| |
|
|
|
|
|
