MC系列脉冲布袋除尘器
|
|
| |
|
概述
MC-II方型脉冲布袋除尘器是在MC-I型的基础上经改进修改而成的，它除了具有I型除尘效率高、处理风量大、性能稳定、操作维修方便等特点外，还具有比I型使用效果好、不易积粉、应用范围广等特点，广泛适用于粮食食品、饲料、冶金化工、建材、医药等行业的通风除尘和粉尘回收。
安装示意图
技术参数表
|
| 型号 参数 |
MC24 |
MC36 |
MC48 |
MC60 |
MC72 |
MC84 |
MC96 |
MC120 |
| 过滤面积 (m2) |
16 |
27 |
36 |
45 |
54 |
63 |
72 |
90 |
| 滤袋数量，条 |
24 |
36 |
48 |
60 |
72 |
84 |
96 |
120 |
| 脉冲阀数量n个 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
| 处理气体量& M3/h |
2160-4300 |
3250-6480 |
4320-8630 |
5400-10800 |
6450-12900 |
7550-15100 |
8650-17300 |
10800-20800 |
| 净化效率η ，% |
99-99.5 |
| 除尘器阻力△ HPa |
1200-1500 |
| 过滤风速V m/min |
2-4 |
| 除尘器入口气体含尘浓度，g/m3 |
3-15 |
| 清灰用力源压力P，MPa |
≥0.4 |
| 清灰用压缩空气耗量Q，m3/min |
0.1-0.3 |
0.1-0.5 |
0.2-0.7 |
0.2-0.8 |
0.25-1 |
0.3-1.2 |
0.3-1.3 |
0.4-1.7 |
| 重量，kg |
865 |
1060 |
1334 |
1490 |
1680 |
1942 |
2184 |
2594 |
| 型号 |
含尘浓度 |
气速 |
处理气量 |
压力损失 |
除尘效率 |
外形尺寸 |
滤袋数量 |
过滤面积 |
脉冲时间 |
喷吹压力 |
喷吹空气量 |
脉冲周期 |
| MC-24A |
5-10 |
2-4 |
2160-4300 |
1200-1500 |
99 |
1000×1400
×3690 |
24 |
18 |
0.12-0.15 |
0.5-0.7 |
3.6 |
30-60 |
| MC-24B |
5-10 |
2-4 |
2160-4300 |
1200-1500 |
99 |
1000×1400
×3690 |
24 |
18 |
0.12-0.15 |
0.5-0.7 |
3.6 |
30-60 |
| MC-36 |
5-10 |
2-4 |
3250-6480 |
1200-1500 |
99 |
1000×1400
×3690 |
36 |
27 |
0.12-0.15 |
0.5-0.7 |
5.4 |
30-60 |
| MC-48 |
5-10 |
2-4 |
4320-8630 |
1200-1500 |
99 |
1800×1400
×3646 |
48 |
36 |
0.12-0.15 |
0.5-0.7 |
7.2 |
30-60 |
| MC-60 |
5-10 |
2-4 |
5400-10800 |
1200-1500 |
99 |
2200×1400
×3646 |
60 |
45 |
0.12-0.15 |
0.5-0.7 |
9.0 |
30-60 |
| MC-72 |
5-10 |
2-4 |
6450-12900 |
1200-1500 |
99 |
2600×1400
×3646 |
72 |
54 |
0.12-0.15 |
0.5-0.7 |
10.8 |
30-60 |
| MC-84 |
5-10 |
2-4 |
7550-15100 |
1200-1500 |
99 |
3000×1400
×3646 |
84 |
63 |
0.12-0.15 |
0.5-0.7 |
12.6 |
30-60 |
| MC-96 |
5-10 |
2-4 |
8650-17300 |
1200-1500 |
99 |
3400×1400
×3646 |
96 |
72 |
0.12-0.15 |
0.5-0.7 |
14.4 |
30-60 |
| MC-120 |
5-10 |
2-4 |
10800-20800 |
1200-1500 |
99 |
4200×1400
×3646 |
120 |
90 |
0.12-0.15 |
0.5-0.7 |
18.0 |
30-60 |

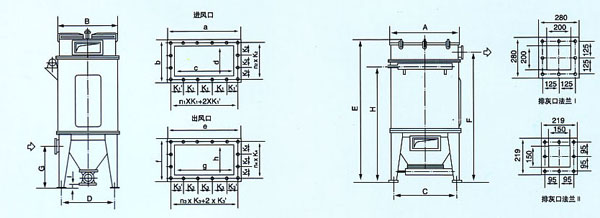

主要尺寸
| 参数 |
MC24 |
MC36 |
MC48 |
MC60 |
MC72 |
MC84 |
MC96 |
MC120 |
| A |
1000 |
1400 |
1800 |
2200 |
2600 |
3000 |
3560 |
4360 |
| B |
1450 |
| C |
780 |
1180 |
1600 |
2000 |
2400 |
1400+1400 |
1670+1670 |
2080+2080 |
| D |
1230 |
| E |
3660 |
| F |
3410 |
| G |
1000 |
| H |
3050 |
| I |
140 |
| a |
476 |
576 |
876 |
876 |
1076 |
676 |
776 |
876 |
| b |
336 |
376 |
| c |
400 |
500 |
800 |
800 |
1000 |
600×2 |
700×1 |
800×2 |
| d |
260 |
300 300×2 |
| e |
576 |
576 |
876 |
876 |
1076 |
1276 |
1326 |
1436 |
| f |
276 |
376 |
| g |
500 |
500 |
800 |
800 |
1000 |
1200 |
1250 |
1360 |
| h |
200 |
300 |
k1×h1
k1×2 |
110×4
=440 |
108×5
=540 |
120×7
=840 |
120×7
=840 |
120×7+100×2
=1040 |
110×4+100×2
=640 |
110×5+95×2
=740 |
120×7
=840 |
| k2×n2 |
150×2=300 |
113.3×3=340 |
k3×n3
k3*2 |
108×5
=540 |
108×5
=540 |
120×7
=840 |
120×7
=840 |
120×7+
100×2
=1040 |
124×10
=1240 |
120×9+
105×2
=1290 |
120×10+
100×2
=1400 |
| k4*n4 |
120×2=240 |
113.3×3=340 |
| 排灰口法兰 |
I |
I |
II |
II |
II |
II |
II |
II |
|
|
|
| |
|
|
|
|
|
