简 介 |
|
|
| 本机组是一种新型动态提取渗漉浓缩机组，采用国外沙氏提取法而研制改造的，目前是我国最先进提取设备。经不断改进已达到一套完整的设备。本设备是集：提取浓缩为一体，它具有功能好，提取药物收率高，节约能源，设备紧凑，操作方便稳定，不用中间储槽，占地面积小等优点，是一套全封闭连续循环动态提取装置。 |
|
特 点 |
|
|
提取浓缩过程药物不易结焦
乙醇、丙酮全过程提取后回收率达98%
增加投料量，根据不同药物增加60-100%
减少溶剂量（水量），根据不同药物减少100-150%
3吨提取罐机组比传统提取罐可节约蒸汽30-50%
提高提取收得率，如月见草油每吨提高收率18%
水飞蓟素每吨提高收率58%
|
|

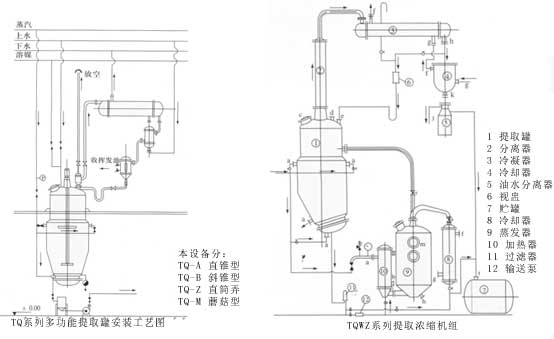

提取浓缩过程 |
|
|
| 提取罐内药液经外循环加热成气态，上升冷凝成液态回流至提取罐内，向物料深层流动，使物液充分接触，快速带走已煮出或渗出药物，流到外循环内加热，溶剂上升形成连续循环提取，最终浓缩成品物料比重可达1.1-1.3从外循环内排出。罐内药渣所含溶媒，可加热上升经冷凝，冷却回收，药渣从提取罐底部排放。
|
|
技术参数 |
|
|
机组型号 |
TQWZ-6-1000 |
TQWZ-3-500 |
TQWZ-2-500 |
TQWZ-1-500 |
项目\设备名称 |
提取罐 |
外循环
蒸发器 |
提取罐 |
外循环
蒸发器 |
提取罐 |
外循环
蒸发器 |
提取罐 |
外循环
蒸发器 |
罐内(或管间)工作压力(MPa) |
<0.1 |
<0.1 |
<0.1 |
<0.1 |
<0.1 |
<0.1 |
<0.1 |
<0.1 |
夹套(或管间)工作压力(MPa) |
<0.1 |
<0.1 |
<0.1 |
<0.1 |
<0.1 |
<0.1 |
<0.1 |
<0.1 |
气缸工作压力(MPa) |
0.6-0.7 |
0.6-0.7 |
0.6-0.7 |
0.6-0.7 |
0.6-0.7 |
0.6-0.7 |
0.6-0.7 |
0.6-0.7 |
加料口直径(Dg) |
450 |
|
400 |
|
400 |
|
350 |
|
加热面积(m2) |
|
22 |
|
12 |
|
9 |
|
6 |
冷凝器面积(m2) |
48 |
20 |
14 |
10 |
冷凝器面积(m2) |
2 |
1 |
1 |
1 |
容积(m3) |
6 |
3 |
|
2 |
|
1 |
|
蒸发能力(kg/h) |
1000 |
|
500 |
|
300 |
|
200 |
|
|
