结构与原理
转鼓直接装在电动机主轴上,电动机带动转鼓高速旋转,物料由上部加料管加入转鼓,在离心力作用下趋向鼓壁,其中液相穿过滤布和鼓壁滤孔排出,固相截留在转鼓内,停机后打开机盖,用人工卸出,改型后还可以吊袋卸料。

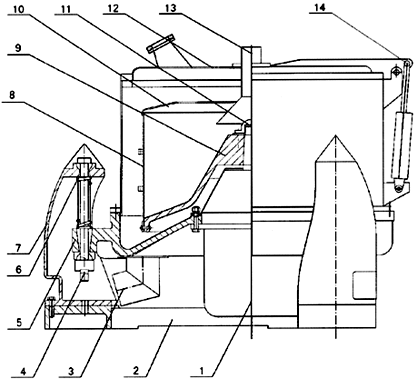

SB型离心机结构图
1.电动机 |
2.底座 |
3.出水管 |
4.摆杆 |
5.底盘 |
6.缓冲弹簧 |
7.柱脚 |
8.转鼓筒体 |
9.转鼓底 |
10.拦液板 |
11.锁紧螺母 |
12.机盖 |
13.进料管 |
14.平衡支架 |
|
|
|
|
主要规格及技术参数
型号 |
转鼓 |
功率kw |
分离因数 |
整机重量kg |
外形尺寸
(长×宽×高)mm |
直径mm |
高度mm |
转速r/min |
工作容积L |
装料限重kg |
SB800 |
800 |
400 |
1500 |
100 |
135 |
7.5 |
1007 |
1300 |
1380×1350×1100 |
SB1000 |
1000 |
400 |
1200 |
140 |
200 |
11 |
805 |
1500 |
1600×1550×1200 |
SB1200 |
1200 |
500 |
900 |
250 |
300 |
15 |
544 |
2200 |
1750×1700×1300 |

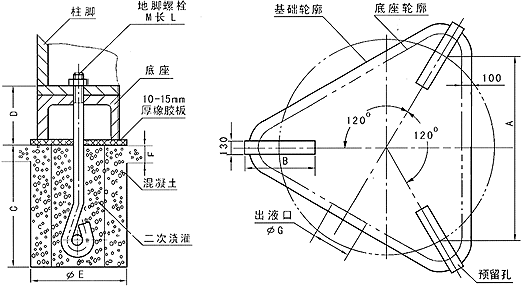

SB型离心机基础图
基础安装尺寸 (单位:mm)
型 号 |
A |
B |
C |
D |
E |
F |
G |
M |
L |
SB800 |
1080 |
260 |
500 |
120 |
500 |
100 |
120 |
20 |
500 |
SB1000 |
1250 |
400 |
500 |
120 |
500 |
100 |
120 |
20 |
500 |
SB1200 |
1400 |
450 |
600 |
130 |
600 |
120 |
120 |
20 |
600 |
订货须知
针对不同的分离要求,我们设计了相应型式供客户选择,因此客户在订货时,可对以下情况作出确认:
材质:与物料接触部分的材料可为不锈钢、钛合鑫、碳钢或衬橡胶、衬塑料等。
机座型式:普通机座或无基础型机座等。
其它要求。
注:以上技术参数以产品使用说明书为准。本产品由中国人民保险公司承保
|
