SS型三足式人工上卸料离心机


产品特点与用途:

SS型三足式离心机为人工上部卸料、间歇操作的过滤式离心机。适合分离含固相颗粒≥0.01毫米的悬浮液，固相颗粒可为粒状、结晶状或纤维状等形态，也可供成件物品(如纱束、纺织品等)的脱水。该系列离心机具有结构简单、操作方便，各操作工序可按要求任意调整，滤渣能得到充分洗涤，固相颗粒不易破损，适应性强等特点。广泛应用于化工、轻工、食品、制药、纺织、冶金等行业。该机符合GMP规范设计。

     型 号

LS150 SS300
SS450 SS600
SS800 SS800-NA
SS1000 SS1000-NA
SS1200 SS1200-NA
SS1500

结构与原理

电动机通过离合器带动转鼓高速旋转，物料由上部加入转鼓，在离心力作用下趋向鼓壁，其中液相穿过滤布和鼓壁滤孔排出，固相截留在转鼓内，停机后人工卸除。

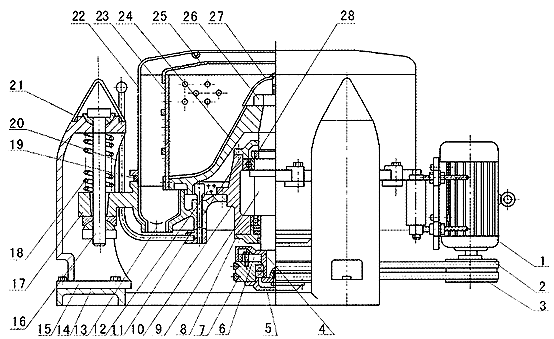

SS型离心机结构图

1.电动机 2.三角带 3.主动轮 4.起步轮 5.闷盖 6.离心块
7.被动轮 8.下轴承盖 9.主轴 10.轴承座 11.上轴承盖 12.制动环
13.出水口 14.三角底座 15.柱脚 16.摆杆 17.底盘 18.缓冲弹簧
19.密封圈 20.制动手柄 21.柱脚罩 22.外壳 23.转鼓筒体 24.转鼓底
25.拦液板 26.主轴螺母 27.主轴罩 28.轴承

主要规格及技术参数

型 号
转数
分离因数
电机功率
kw
整机重量
kg
外形尺寸
(长×宽×高)mm
直径mm
高度mm
工作容积L
装料限重kg
转速r/min
SS300 300 160 5 10 1600 430 0.75 130 800×620×500
SS450 450 220 17 21 1900 900 1.5 200 980×730×650
SS600 600 300 40 50 1500 750 3.0 560 1350×1080×800
SS800 800 350 90 120 1200 640 5.5 980 1690×1380×1000
SS800-NA 800 350 90 120 1500 1007 7.5 1000 1690×1380×1000
SS1000 1000 350 130 170 1000 560 7.5 1300 1890×1550×1050
SS1000-NA 1000 400 140 200 1200 805 11 1350 1890×1550×1100
SS1200 1200 400 200 260 800 430 11 1800 2200×1700×1100
SS1200-NA 1200 500 250 300 800 430 11 1860 2200×1700×1150
SS1500 1500 500 410 450 600 300 11/17 3200 2750×2250×1250

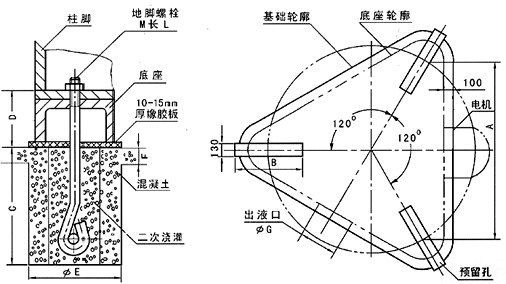

SS型离心机基础图

基础安装尺寸 (单位:mm)

型 号
A
B
C
D
E
F
G
M
L
SS300 485 200 250 80 250 50 30 14 250
SS450 580 220 300 80 300 60 30 16 300
SS600 850 250 400 100 400 80 60 18 400
SS800 1080 260 500 120 500 100 120 20 500
SS1000 1250 400 500 120 500 100 120 20 500
SS1200 1400 450 600 130 600 120 120 20 600
SS1500 1760 500 700 200 700 150 150 24 700


订货须知

针对不同的分离要求，我们设计了相应型式供客户选择，因此客户在订货时，可对以下情况作出确认:
驱动方式:普通异步电动机或隔爆型异步电动机等。
机座型式:普通机座或无基础型机座等。
其它要求。

注:以上技术参数以产品使用说明书为准。本产品由中国人民保险公司承保
