| 结构与原理
电动机通过离合器带动转鼓高速旋转，物料由上部加入无孔转鼓，在离心力作用下物料中的轻重相开始分层，重相紧贴转鼓壁，轻相形成内层液环，该澄清液可翻过拦液板溢出转鼓，也可用撇液管在运转中引出转鼓，固相则在停机后由人工从转鼓中卸除。

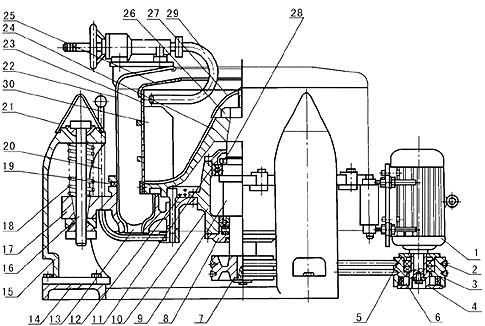

SSC型离心机结构图
| 1.电动机 |
2.三角带 |
3.主动轮 |
4.起步轮 |
5.闷盖 |
6.离心块 |
| 7.被动轮 |
8.下轴承盖 |
9.主轴 |
10.轴承座 |
11.上轴承盖 |
12.制动环 |
| 13.出水口 |
14.三角底座 |
15.柱脚 |
16.摆杆 |
17.底盘 |
18.缓冲弹簧 |
| 19.密封圈 |
20.制动手柄 |
21.柱脚罩 |
22.外壳 |
23.转鼓筒体 |
24.转鼓底 |
| 25.拦液板 |
26.主轴螺母 |
27.主轴罩 |
28.轴承 |
29.撇液装置 |
30.筋板 |
主要规格及技术参数
|
型 号 |
转鼓 |
分离因数 |
电机功率kw |
整机重量kg |
外形尺寸(长×宽×高)mm |
|
直径mm |
高度mm |
工作容积L |
装料限重kg |
转速r/min |
| SSC450 |
450 |
220 |
17 |
21 |
1900 |
900 |
1.5 |
230 |
980×730×850 |
| SSC600 |
600 |
300 |
40 |
50 |
1500 |
750 |
3.0 |
600 |
1350×1080×1100 |
| SSC800 |
800 |
350 |
90 |
120 |
1200 |
640 |
5.5 |
1000 |
1690×1380×1200 |
| SSC1000 |
1000 |
400 |
140 |
200 |
1000 |
560 |
7.5 |
1380 |
1890×1550×1250 |
SSC型离心机基础图
基础安装尺寸 (单位:mm)
|
型 号 |
A |
B |
C |
D |
E |
F |
G |
M |
L |
| SSC450 |
580 |
220 |
300 |
80 |
300 |
60 |
30 |
16 |
300 |
| SSC600 |
850 |
250 |
400 |
100 |
400 |
80 |
60 |
18 |
400 |
| SSC800 |
1080 |
260 |
500 |
120 |
500 |
100 |
120 |
20 |
500 |
| SSC1000 |
1250 |
400 |
500 |
120 |
500 |
100 |
120 |
20 |
500 |
订货须知
针对不同的分离要求，我们设计了相应型式供客户选择，因此客户在订货时，可对以下情况作出确认:
材质:与物料接触部分的材料可为不锈钢、钛合金、碳钢或衬橡胶、衬塑料等。
排液方式:溢流或撇液装置等。
驱动方式:普通异步电动机或隔爆型异步电动机等。
机座型式:普通机座或无基础型机座等。
注:以上技术参数以产品使用说明书为准。本产品由中国人民保险公司承保
|
SSC型三足式人工上卸料沉降离心机
