结构与原理
电动机带动截锥形转鼓高速旋转,悬浮液由进料管引入,在转鼓底经加速后均布于转鼓小端滤网上,液体经滤网和鼓壁滤孔排出,固体颗粒在滤网上形成滤渣,滤渣受离心力在锥面分为作用向转鼓大端滑动,最后排出转鼓。

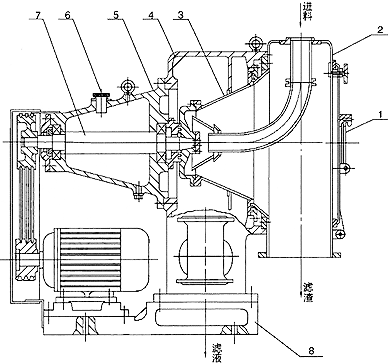

IW离心机结构图
1.视镜 |
2.前机壳 |
3.转鼓 |
4.中间机座 |
5.轴承座 |
6.注油孔 |
7.主轴 |
8.底座 |
主要规格及技术参数
型 号 |
转 鼓 |
电动机功率
kw |
整机重量k
g |
外形尺寸
(长×宽×高)mm |
大端直径
mm |
锥角
° |
转速
r/min |
分离因数 |
IW500 |
500 |
50 |
2000 |
1120 |
11 |
1350 |
1455×1350×1265 |
IW630 |
630 |
60 |
1500 |
848 |
15 |
1780 |
1670×1550×1420 |
IW500离心机基础图
注:括弧内尺寸为IW630离心机
订货须知
请告之欲分离物料固相颗粒大小,以配备相应网隙的板网。
请提出配套电机的型式。
注:以上技术参数以产品使用说明书为准。本产品由中国人民保险公司承保
|
