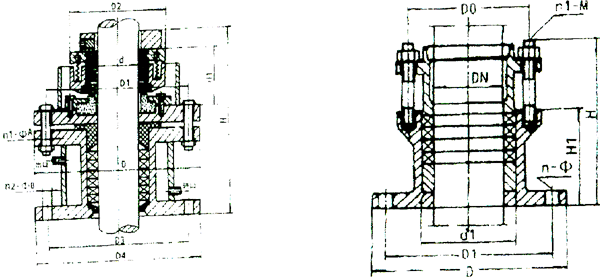

Mechanical seal & gland stuffing box

The fix size of 79 standard

DN size
d
D
D1
D2
D3
D4
H1
H
n1-A
n2-B
40
40
170
140
90
130
160
66
180
6-13
4-14
50
50
200
170
100
150
185
66
180
6-13
4-18
65
65
220
190
115
170
205
66
180
10-13
4-18
80
80
220
190
130
200
235
66
180
10-13
8-18
95
95
230
200
150
200
235
66
180
6-13
8-18
102
102
230
200
150
255
290
66
180
10-13
8-18

The fix size of 69 standard

DN size
d
D
D1
D2
D3
D4
H1
H
n1-A
n2-B
42
42
170
140
90
140
170
66
180
6-13
6-16
52
50
200
170
100
170
200
66
180
8-13
8-16
60
60
200
170
110
190
220
66
180
8-13
8-16
70
70
220
190
120
250
280
66
180
10-13
8-16
76
76
220
190
130
250
280
66
180
10-13
8-16
80
80
220
190
130
250
280
66
180
10-13
8-16
89
89
220
190
130
250
280
66
180
10-13
16-16
95
95
230
200+
130
300
330
66
180
6-13
20-16

The size of gland stuffing box

DN
size
the hole of flange bolt
gland bolt
Weight (kg)
d1
D
D1
D0
H
H
n
n1
M
40
62
160(h8)
130
95
160
110
4
14
2
12
9.1
50
78
190(h8)
150
115
185
125
4
18
2
12
13.5
65
93
210(h8)
170
130
185
125
4
18
4
16
13.8
80
108
240(h8)
200
145
185
125
8
18
4
16
19.5
95
129
265(h8)
200
165
215
145
8
18
4
16
28.5
95
129
265(h8)
225
165
215
145
8
18
4
16
28.5
110
144
320(h8)
280
179
215
145
8
18
4
16
34.2
125
159
320(h8)
280
200
215
145
8
18
4
16
40.2
140
180
375(h8)
335
240
240
160
12
18
4
16
46.7
