SRZ型是一种钢制绕片式散热器，用于热风采暖，空气调节系统及干燥装置的空气加热。适用于蒸汽及热水采暖系统。它在许多工业企业烘干系统，大型建筑物的采暖通风系统中得到广泛的应用。其热介质为蒸汽或高温水。蒸汽的工作压力为0.3—1Mpa。高温水温度在130—170摄氏度左右。

        SRZ型散热排管的翅片管均用φ21×3无缝钢管绕制上15×0.4mm的冷轧钢带而成，呈螺旋状，根据放热能力的大小分为大(D)、中(Z)、小(X)三种类型，其片距S分：D(S=5毫米)、Z(S=6毫米)、X(S＝8毫米)三种共计三十八个规格。

        型号规格示例说明：SRZ型螺旋翅片式散热器的型号由二组数字和汉字拼音字母组合表示。
第一组——由三个字母表示其型号。 S(散) R(绕) Z(系列代号)
第二组——用以表示散热器的规格。前面数字表示散热器通风正截面长和宽尺寸分米数的化整(两数字母“×”号相隔)。后用拼音字母表示类型。

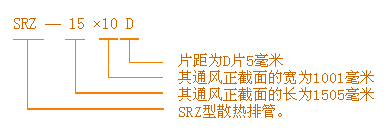

型号、规格举例：


SRZ型散热排管结构特性表

肋 片 特 性				管 子 特 性		每米管长 散热面积 米2	排 列 方 式
型 式	片 厚 mm	片 高 mm	片 距 mm	外 径 mm	内 径 mm
绕片	0.4	15	D? 5.0 Z? 6.0 X? 8.0	φ21	φ15	0.87	三? 排 叉? 排

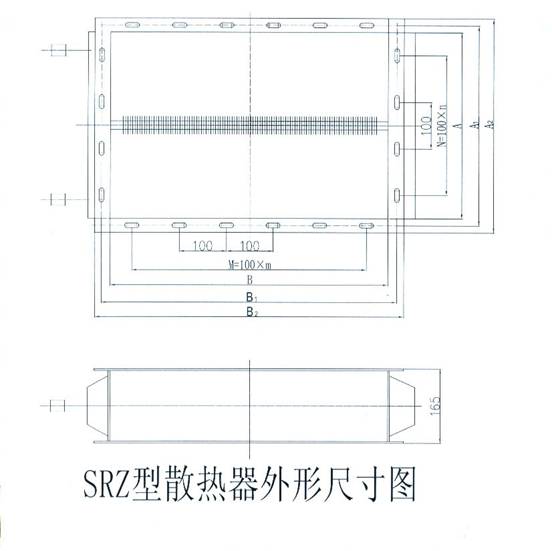

SRZ型散热排管外形尺寸简图(制成CAD图)

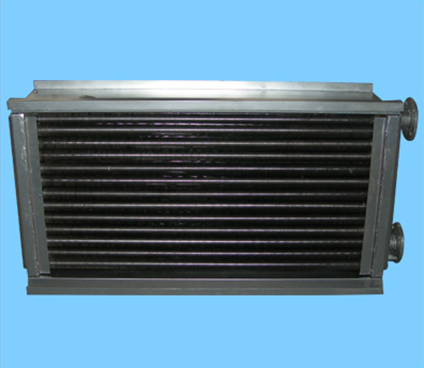

       SRZ型散热排管主要由顺空气流向的三排(或四排)交叉排列螺旋翅片管束组成。散热翅片管束的加工工艺是把冷轧钢带用机械绕片方法，绕在无缝钢管上，然后进行表面镀锌处理。散热翅片与散热管接触面广而紧，传热性能良好，稳定并且耐腐蚀。蒸汽或高温水流经钢管之内，热量通过紧绕在钢管上的翅片传给片面的空气，达到加热空气的作用。
