1 .本试验机执行标准CJ/T180-2003和CJ/T197-2004参考GB2611,GB/T1043-93设计制造，具体实验对象为胶管阀胶管万向机构柔管阀器具前阀活结套阀波纹阀等多种阀门冲击试验。（其中要符合CJ/T180-2003表中1耐冲击力和种类的要求，刻度表盘同时具有角度和N.m的读数，最小刻度达到0.1N.m。）
表1
项目 |
性能 |
试验条件 |
试验方法 |
耐冲击性 |
胶管阀 |
9．5 |
冲击后应无破损及明显变形并符合气密性要求 |
3.0N.m |
7．2 |
13 |
5.0N.m |
胶管阀万向机构 |
1.5N.m |
柔管阀 |
1/2 |
3.0N.m |
3/4 |
5.0N.m |
1 |
8.0N.m |
器具前阀 |
1/2 |
3.0N.m |
3/4 |
5.0N.m |
1 |
8.0N.m |
活接套阀螺纹 |
1/2 |
8.0N.m |
3/4 |
10.0N.m |
1 |
12.7N.m |
11/4 |
15.7N.m |
11/2 |
17.7N.m |
2 |
19.6N.m |
也要符合CJ/T197-2004中接头耐冲击性要求，可做燃气波纹管接头耐冲击性。详细参考标准CJ/T197-2004中A13的图文。主要性能见下面表2
耐安装性 |
软管在通入0.02MPa压力空气状态下固定两端，经13.5N.m冲击功按规定对准接头冲击后，软管接头不产生漏气及接头破损、松动现象。 |
波纹软管公称通径mm |
DN4 |
DN6 |
DN8 |
DN10 |
DN12 |
DN15 |
DN18 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
2. 冲击原理：将一定质量的钢制锤体悬挂于仪器主轴上抬起锤体并置于放锤器的卡销上，拉动卡销释放摆锤冲击被测试样，依标准观看其损坏程度完成试验。

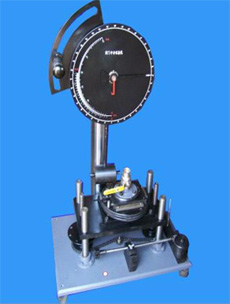

3. 仪器主要部件有能量指示机构（刻度表盘）、摆锤、机身、挂放锤部分、夹持部分所组成。
能量指示机构（刻度表盘）为黑底白字，能量由小至大并刻有相应角度。且表盘要有角度标识和N.m的标示（N.m的标示1.5,3.0,5.0,8.0,10.0,12.7,13.7,15.7,17.7,19.6，13.5N.m共11个）。
摆锤由冲头，摆杆连接套组成质量一定。（如果需要更换冲头，冲头与摆杆要用螺纹连接。可换式）
机身由机座及可垂直移动的机头组成。挂放锤部可以随意调整以变换冲击能量（0~90度）。
夹持部分由夹持主体及能周向旋转四个方位的可更换夹块组成。（夹持部分要允分考虑波纹管与阀门的可换性，还有波纹的连接后通入0.02MPa的气体之便利）
整机尺寸约600*600*1000 |
