管式升膜蒸发器
工作原理：加热管由换热管组成，原料液经预热达到沸点或接近沸点后，由加热室底部引入，为高速上升的二次蒸汽带动，沿换热管内壁边流动边蒸发，在加热室顶部可达到所需的浓度，完成液由分离室底部排出，产生的二次蒸汽经设在上部分离板组除去汽泡、水珠、杂物后成为下一效的热源，这种蒸发器适用于处理蒸发量较大的稀液以及热敏性或易生泡的溶液。
用途：广泛用于石油、化工、医药、化肥、造纸、铝行业、味精、酿酒、制糖等领域。
换热面积：50m2-2000m2系列产品
|
换热
面积m2 |
Dmm
|
D1mm
|
Hmm
|
H1mm
|
H2mm
|
换热管
规格 |
换热管
长度m |
|
550
|
φ3200
|
φ1800
|
|
|
|
φ51×3
|
9000
|
|
800
|
φ3400
|
φ1800
|
|
|
|
φ57×3.5
|
9000
|
|
900
|
φ3400
|
φ1900
|
|
|
|
φ57×3.5
|
9000
|
|
1100
|
φ3800
|
φ1900
|
|
|
|
φ57×3.5
|
12000
|
|
1800
|
φ4000
|
φ2400
|
|
|
|
φ57×3.5
|
12000
|

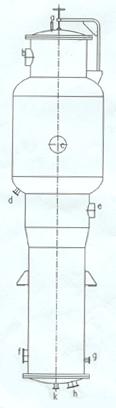

主要工艺管道：a放空口 b二次蒸汽出口 c人孔 d出料口 e蒸汽进口 f汽液分离接口 g冷凝水出口 h人孔 k进料口
