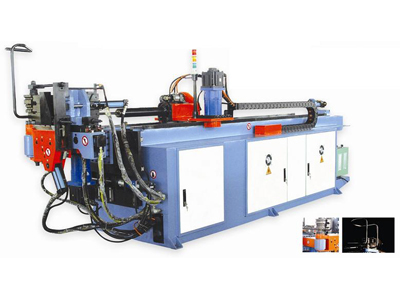

产品名称： DW75CNC自动弯管机
DW75CNC自动弯管机详细介绍：
DW75CNCX2A-1S &2 .DW75CNCX3A-2S 自动弯管机
| 主要规格 |
1. DW75CNCX2A-1S
2. DW75CNCX3A-2S
|
备注 |
| 最大弯曲管径×壁厚 |
Φ75mm×4mm |
1.最小弯曲半径根据管子直径
2.最大弯曲半径可根据客户要求
3.最大穿芯长度可根据客户要求 |
| 最大弯曲半径 |
R250mm |
| 最小弯曲半径 |
R30mm |
| 最大弯曲角度 |
190° |
| 最大送料长度 |
2850mm |
| 送料方式 |
直送
夹送 |
| 工作速度 |
弯管速度 |
Max 40°/s |
转管速度
|
Max 160°/s |
| 送料速度 |
Max 800mm/s |
| 工作精度 |
弯管精度 |
±0.1° |
| 转管精度 |
±0.1° |
| 送料精度 |
±0.1mm |
| 资料输入方式 |
1. 坐标（X . Y. Z）
2.工作值（Y. B. C） |
| 弯管方式 |
1.伺服弯管: 1kw(三轴以上)
2. 液压弯管 |
| 转管伺服电机功率 |
1.5kw |
送料伺服电机功率
|
2kw |
| 管件允许弯头数 |
1. 12
2. 33 |
可储存零件数 |
1. 330
2. 125 |
| 油压电机功率 |
11kw |
| 系统最大压力 |
12 Mpa |
| 机器尺寸 |
4950 x1350 x 1230mm |
| 机器重量 |
4500kg |
|
|
|
