甲基纤维素( MC)

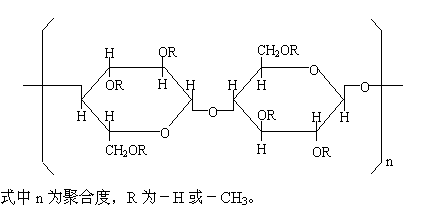

一、分子组成与结构式:

二、技术要求:
质量标准:
项目 |
指标 |
甲氧基含量( WT%) |
27.0-32.0 |
凝胶温度(℃) |
50.0-55.0 |
干燥失重( WT%) |
≤ 5.0 |
炽灼残渣( WT%) |
≤ 1.0 |
PH值(1%溶液25℃) |
4.0-8.0 |
粘度(mPa.s,2%溶液,20℃) |
5-100000 |
三、理化性质:
1. 外观: MC为白色或类白色纤维状或颗粒状粉末,无臭。
2. 性状: MC在无水乙醇、乙醚、丙酮中几乎不溶。在 80~90 ℃的热水中迅速分散、溶胀,降温后迅速溶解,水溶液在常温下相当稳定,高温时能凝胶,并且此凝胶能随温度的高低与溶液互相转变。具有优良的润湿性、分散性、粘接性、增稠性、乳化性、保水性和成膜性,以及对油脂的不透性。所成膜具有优良的韧性、柔曲性和透明度,因属非离子型,可与其他的乳化剂配伍,但易盐析,溶液在 PH 2-12范围内稳定。
3. 视密度: 0.30-0.70g/cm3 ,密度约1.3g/cm3 。
四、溶解方法:
MC 产品直接加入到水里,会产生凝聚,接着溶解,但这样溶解很慢,并且困难。下面建议三种溶解方法,用户可根据使用情况,选择最方便的方法:
1. 热水法:由于 MC 不溶解在热水里,因而初期 MC 能够均匀的分散在热水中,随后冷却时,两种典型的方法描述如下:
1) 在容器内放入需要量的热水,并加热到大约70 ℃。在慢慢搅拌下逐渐加入MC ,开始 MC 浮在水的表面,然后逐渐形成一种淤浆,在搅拌下冷却该淤浆。
2) 在容器内加入所需量1/3或2/3的水,并加热到70 ℃,按1) 的方法,分散MC ,制备热水淤浆;然后加入剩余量的冷水或冰水至热水淤浆中,搅拌之后冷却该混合物。
2. 粉末混合法:将MC粉末粒子与相等的或更大量的其它粉状的配料,通过干混合来充分分散,之后加水溶解,则此时MC可以溶解,而不凝聚。
3. 有机溶剂湿润法:将MC用有机溶剂,如乙醇、乙二醇或油预先分散或湿润,然后加水溶解,则此时 MC 也可以顺利地溶解。
注:经表面处理的MC可先用冷水润湿以后,加氨水或碱水调PH至8-10即可形成粘度。
五、用 途:
本产品广泛用于建筑施工、建材、分散性涂料、壁纸糊料,聚合助剂,除漆剂、皮革、油墨、造纸等分别用作增稠剂、粘接剂、保水剂、成膜剂、赋形剂等。如在建材上用作粘合剂、增稠剂和保水剂,在涂料工业上用作成膜剂和增稠剂,另外在石油钻探和日用化工等领域应用也较为广泛。
六、包装、运输及贮藏:
产品采用内衬聚乙烯内袋的纸塑复合袋封装,每袋净重20kg 。贮藏时放于室内通风干燥处,注意防潮。运输过程中注意防雨、防晒。
