高取代羟丙基纤维素（ H－HPC）

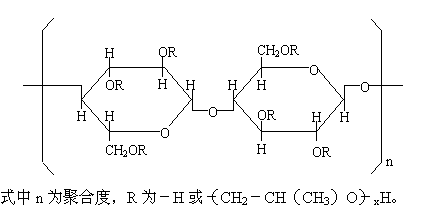

一、分子组成与结构式：

二、技术要求：

1. 质量标准：

2.规 格：

三、理化性质：

1. 外观：白色或类白色粉末，无臭无味．
2. 颗粒度：20目过筛率不小于99% ；30目过筛率不小于95% 。
3. 假比重：0.5~0.6克/立方厘米，比重1.2224 。
4. 热稳定性：
变色温度： 195~210 ℃
碳化温度： 260~275 ℃
软化温度： 130 ℃
凝胶温度： 40 ℃以上。

四、特 性：

1.  常温下溶于水和多种有机溶剂。如：无水甲醇、乙醇、异丙醇、丙二醇、二氯甲烷、也可溶于丙酮、氯仿、和溶碱剂，溶液均透明。
2.  H—HPC是良好的热塑性物质，具有优良的成膜性，所成膜非常坚韧，光泽性良好弹性充分。
3.  灰份极低，使本产品具有优良的粘结性，作为乳液增粘用，十分稳定，而且分散性好。
4.  H—HPC本身无药理作用，无毒，对生理无害。
5.  H—HPC呈化学惰性，难与其它物质发生化学反应。
6.  取代基分布比较均匀，充分，H—HPC抗菌强。
7.  平衡湿含量较低。
8.  由于本身是非离子性质 本品在酸性溶液中不会凝胶．在广泛PH值中显示优良稳定性。
9.  H—HPC的浓溶液可形成正规取向的液晶。
10. H—HPC水溶液具有表面活性作用。
11. 其水溶液随温度的升高和降低，能历次经过凝胶和溶解的可逆过程。

五、溶解方法：

1. 溶解于水：
2. 将H－HPC慢慢加入到剧烈搅拌的水中，直到完全溶解为止．如果将全部物料加入将难于溶解；
3. 取预定水量的20~30%加热到60 ℃以上，在充分搅拌的条件下将H－HPC慢慢加入，待所有H－HPC入后，再将剩余的80—70%的水加入，可完全溶解。
4. 溶解于有机溶剂：
在充分搅拌下将H— PC慢慢加入到有机溶剂中，若一次性加入溶解很困难。

六、用 途：

1. 用于聚氯乙烯作分散剂，改善了增塑剂的吸收性能，使得胶粒尺寸均匀，改善了与增塑剂的相溶性；防止“鱼眼”生成，改善塑料的挤出性能。
2. 用于油溶性涂料、油墨、化妆品、脱漆剂、干电池等作增稠剂，用于陶瓷作粘结剂，用作水和乙醇的凝固剂，也可用作乙醇型香水的凝结剂，对香味有延迟作用。
3. 还可用作纤维的处理剂，砂浆和水泥的混合剂以及纸张的涂敷剂等。
