金属格栅填料在平阳平氮化工有限公司

造气洗涤塔中的应用总结

杭州华纳塔器科技有限公司　　　　沈树荣 浙江平阳平氮化工有限公司　　　　　　吴庆良、李庆煜

四、集中洗气塔改造简介

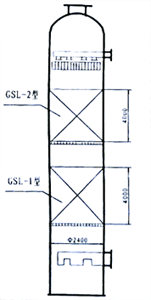

　　造气集中洗气塔为Φ2400，填料高度分为二层，每层4米，三台煤气炉集中1台洗气塔。填料采用杭州华纳塔器科技有限公司专有产品——金属格栅填料。如图1。金属格栅填料结构和型式如简图2。

图 1

图 2

　　金属格栅填料是由金属薄板(板厚度0.2-0.8mm)经过一定的加工工艺，最后根据塔径，人孔的大小制作成块片，在塔内组装而成。每盘填料高由塔径而定，一般为60-100mm。由于金属格栅填料板片与塔面是垂直的，与冷却水和气流是平行的。在气流和水的冲刷下基本上消除了煤粉尘和焦油在填料表面的沉积。并且消除了散堆填料和其他结构填料共有的壁流现象。每层填料通道相同，实质上金属格栅本身就是分布器，该塔冷却水初始分布即使不是很均匀，通过几层后会自然分布均匀，所以塔内不需要再设液体再分布装置。这使得格栅填料塔的设计、制造更简单，并提高了塔的利用空间和降低了塔的高度。

　　金属格栅填料在塔内上下二层呈90°安装，气流(煤气)和液流(冷却水)逆向接触，冷却水靠重力沿填料表面下降。在金属薄片表面呈膜状向下流动，由于金属薄片很薄(0.2-0.8mm)，破液能力很强，液滴很细，液滴自上而下流动。气体连续相自下而上流动，与液膜和液滴接触传热，传热效率大大提高。

　　金属格栅填料呈蜂窝状，空隙率高，气体和液体有固定走向，层板之间非常均匀，随着气量的增加或者冷却水加大，气液两相间的作用增强，但持液量很小，塔的阻力很小，液泛速度很高。金属格栅填料塔内不存在填料床内充满液体，气体不会以气泡的形式通过液体，金属格栅蜂窝状通道间距较大。板片表面光滑，气体和液体有固定通道，流体在板片之间不断冲刷接触，使得含尘及焦油的煤气和冷却水不会在填料表面停滞、沉积、淤积和堵塞，因此金属格栅填料是一种高效、大通量、低压降、不会堵塔的新型规整填料。
