7万吨/年甲醇3万吨/年合成氨新工艺技术探讨

杭州华纳塔器科技有限公司 沈树荣
杭州林达化工技术工程有限公司 楼寿林 楼韧

二、工艺流程

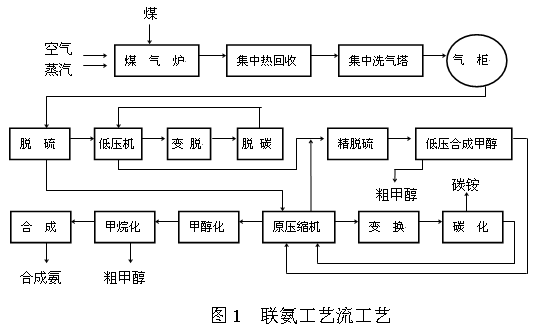

A 联氨工艺流程图：

1.Ф2600煤气炉固定层间歇气化、生产的低氮煤气经集中余热回收，集中洗涤降温除尘去气柜。
2.出气柜的低氮煤气罗茨鼓风机加压后经冷却湿法脱硫静电除焦一部分气体进原压缩机一段、二段加压后，去变换将多余的CO变换为氢气，变换率和气体组成由集散控制，如果原小氮肥厂产品为碳铵经碳化系统脱碳并生产碳酸氢铵，碳化气仍然进原压缩系统3.4段将气体压缩至5.0MPa 。
3.脱硫后大部分低氮煤气经低压机、脱硫、脱碳除去CO₂经低压机将煤气压缩至5.0MPa与碳化气汇合去低压甲醇合成。
4.低压甲醇新鲜气组成H2：69.61%，CO:20.33%，N2：9.01%经低压甲醇合成后生产粗甲醇，放空气组成H2：72.49%，CO：5.4%，CO₂:0.33%，N2：20.12% 经原压缩机，将原料气压缩至30.0Mpa经甲醇化将CO，CO₂净化并生产粗甲醇，微量的CO，CO₂经甲烷化进行氨的合成。

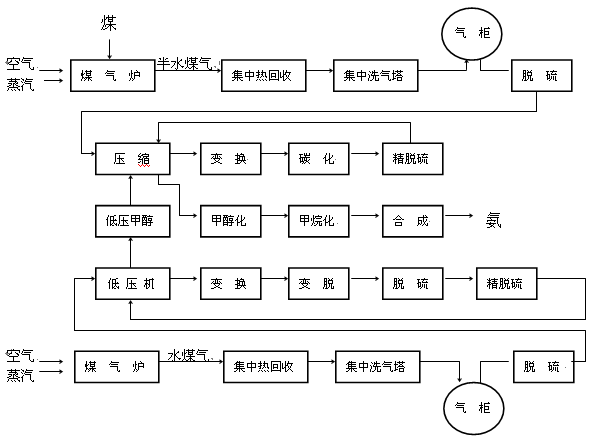

B ·低压甲醇工艺
1.小氮肥目前新建低甲醇工程一般方法是保持原化肥生产工艺路线，新建一套低压甲醇生产线，将低压甲醇的放空气回到合成氨系统。
2.煤气、脱硫、变换等必须二个系统，生产二种煤气（半水煤气和水煤气），操作和管理较复杂。

C 工艺流程特点
1.联氨新工艺流程既保留了原小氮肥厂合成氨工艺流程，又发挥了低压甲醇的优越性，避免了低压甲醇煤气化隋性气体过高，合成循环量较大，放空气量大，能耗较高等缺点。
2.采用固定层气化、低氮煤气脱硫等组成个系统，操作和生产管理方便，气体成份容易调节。
3.醇氨比容量调节，根据市场需求，甲醇生产能力或氨生产能力可以增加或减少便于季节调节。
4.由于生产低氮煤气，煤气炉操作与原小氮肥厂相同，工艺指标和气体组成根据醇氨比进行调节，煤气炉生产效率和煤利用率煤气炉发气量均要比单醇高，目前市场原料煤的价格较高，这对降低甲醇的成本有较大的优越性。 5.小氮肥厂工艺流程不变，原有设备全部可以利用，增加煤气炉设备及改造原湿法脱硫，增加低压甲醇圏、低压机、脱碳等，投资省，建设周期短等优点。
6.在合成高压圈内增加了等高压甲醇甲烷化工艺，甲醇化既作为净化装置又生产了部分甲醇，甲烷化代替了铜洗，使合成气净化度大大提高，延长了合成触媒使用寿命，取消铜洗，保护了环境。
7.联氨工艺与单醇比由于气化系统煤利用率高，低压合成圈循环比小，合成率要求低，没有放空气，投资省，因此甲醇的成本低，经估算二者相差150-200元/吨单醇。

表一、单醇与联氨工艺比较

表二、全工段物料平衡表及组成
