一、概述
　　GNB系列高效节能自控自吸泵是我公司按照国家提出“节能减排”要求，并适应市场要求，联合中国科学院智能机械研究所、江苏理工大学流体机械研究所，共同开发研制的新型高效节能自控自吸泵。该产品已通过国家验收，其各项性能数均达到国家标准GB3216-89。
　　原理：
　　GNB系列高效节能自控自吸泵是在普通自吸泵的基础上升级改造，并增加智能装置研制而成。工作时该水泵能迅速将吸管内或介质中析的气体与输送介质分离，从水泵的蜗壳内快速排出，在智能装置的作用下，水泵直接启动出水，水泵排气与出水达到同步工作。
　　用途：
　　GNB系列高效节能自控自吸泵是液下泵、长轴泵、潜污泵、普通自吸泵、消防泵及气动隔膜泵的理想替代产品，具有较强的适应性。广泛适用于钢铁、化工、石油、电力、冶金、环保、建筑、污水处理、制药、自来水等领域。其不同的叶轮模式和材质，可输送各种浓度的酸、碱、盐、清水及污水等介质，还可根据用户不同需要采用相应的材质设计制造。
　　特点：
　　1、高效节能，该水泵采用井口式安装，进出水口无弯道设计，克服水流过程中的弯管损失。叶轮、蜗壳采用特殊的水力模型设计，先进的生产工艺，与普通自吸泵相比，其工作效率能提高20％-30％，能耗比普通自吸泵节能20％-30％。
　　2、水泵采用自吸泵专用电机，配置国际著名品牌轴承，精度高、可靠性好、寿命长、运转平稳、无噪音、自吸速度快(自吸时间零秒)。
　　3、整机使用寿命长，叶轮、蜗壳、泵轴采用特种合金材料生产制作，为确保叶轮与蜗壳的配合，水泵性能达到最佳状态，该泵在叶轮与蜗壳配合处装有可更换式特制合金口环，更能延长水泵的使用寿命，泵轴设有轴套，轴与介质不接触，可确保轴不会被腐蚀，整机运行寿命是液下泵、潜污泵的8-10倍。水泵在安装完毕后，便可直接启动，不需加水，更能保证水泵及场地的清洁。
　　4、水泵机封设有冷却水管，机封通过软水冷却，因此水泵在所抽含杂质较多，工况较恶劣的情况下(如氧化铁屑等易磨损杂质时)大大提高了机封的使用寿命；对于清水介质中使用的水泵，机封密封可采用自冷。
　　5、智能控制控制，可控制水泵在工况上水池中高水位，自动开机，在低水位吸空时自动停机，防止水泵干磨和能源浪费。可实现在无人监测条件下，水泵自动运行，大大节省了管理费用。智能操作系统，可设定机旁操作和远程控制，让用户使用时可随心所欲。
　　6、水泵为立式井架式固定结构，结构紧凑、占地面积小、起吊高度低，无须大型泵房和大型起吊设备进行吊装，运行维护简单、方便且费用低，并可根据用户泵房空间位置及需要将泵组吸入口设计为轴向或径向任意位置，以满足用户不同工况需求。
　　范围：
　　GNB系列高效节能自控自吸泵为适应输送介质不同(清水、污水)，开发了两大系列，即GNB-S型，防止污水介质损坏机封，另加冷却水型和GNB-G型，清水介质，机封可自冷型。
　　(Q=1-8000m3/h；H=0-200m)。
　　二、选型方法
　　1、性能参数表中的“类别代码”栏中，S、Z的含义是：S表示该泵配套集装水冷式机封，适宜在污水及高温环境中使用，机封部位需加冷却水。Z表示该泵配套集装自冷式机封，适宜在清水介质中使用，机封部位不需加冷却水。
材质代号栏中T.G.BXG字母分别代表水泵材质为铁、钢(耐磨钢、合金钢)及不锈钢。
如有特殊工况条件，水泵制造时可采用相应材质，参见耐蚀合金材料推荐选用表。
　　2、型号意义举例 50GNB-A1
　　50： 泵进口口径Dn50
　　GNB：高效节能自控自吸泵
　　A1：性能参数代码
　　3、GNB系列高效节能自控自吸泵进出口、滤网法兰执行标准等级为：
　　泵口径≤Dn200时法兰压力等级为PN1.0Mpa
　　泵口径≥Dn250时法兰压力等级为PN1.6Mpa
　　4、GNB系列高效节能自控自吸泵配套电机的电压为：380V～10KV；频率为50-60Hz(订货时由用户选择)；防护等级IP23～IP54。
　　5、选型须知：用户在选型时，须将使用环境中介质的化学成份，以及密度、粘度、温度、海拔高度、自吸深度告知我公司，在注明流量、扬程的同时并注明电压等级。
　　特别说明：本参数表中所列参数为清水介质中水泵性能参数，扬程为总扬程(包括吸上高度及出口扬程)，如有特殊要求，我公司将竭诚为您设计制造。

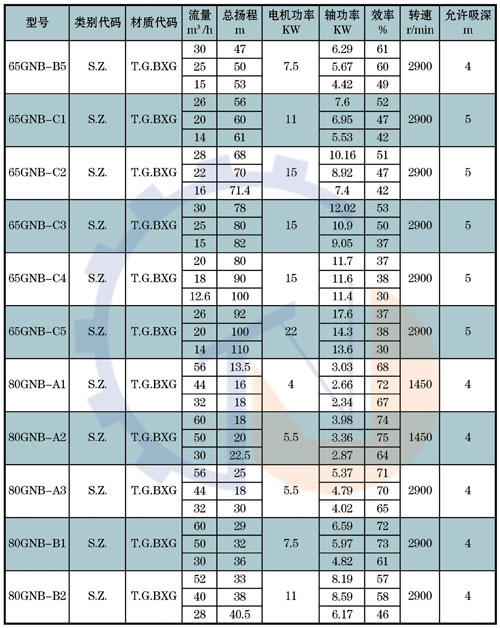

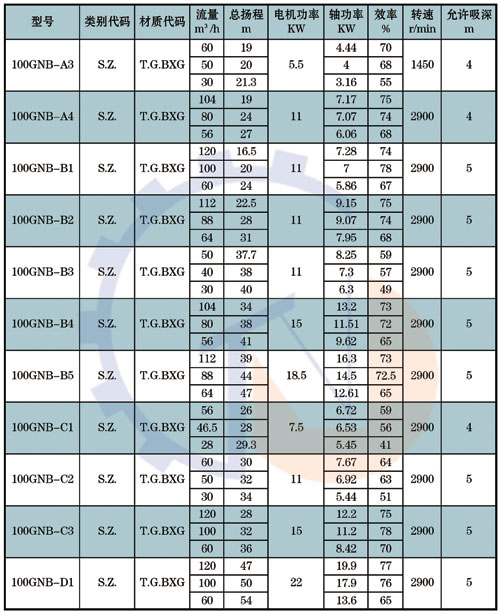

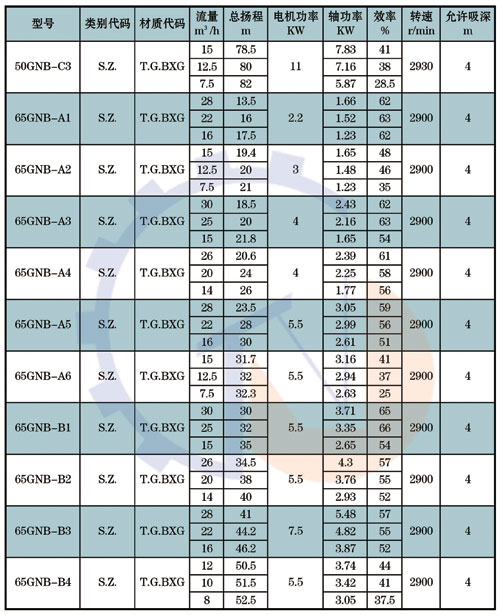

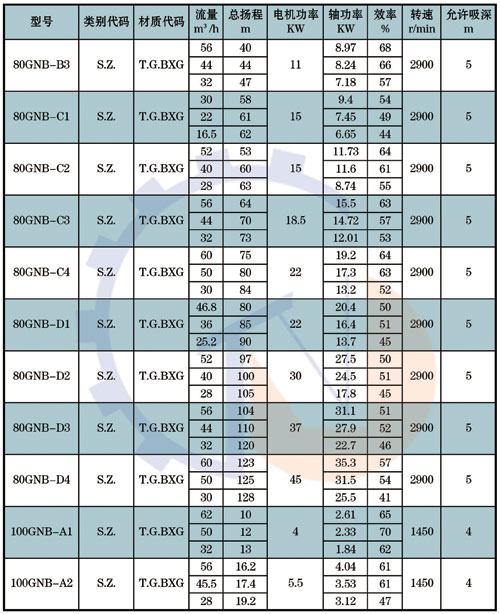

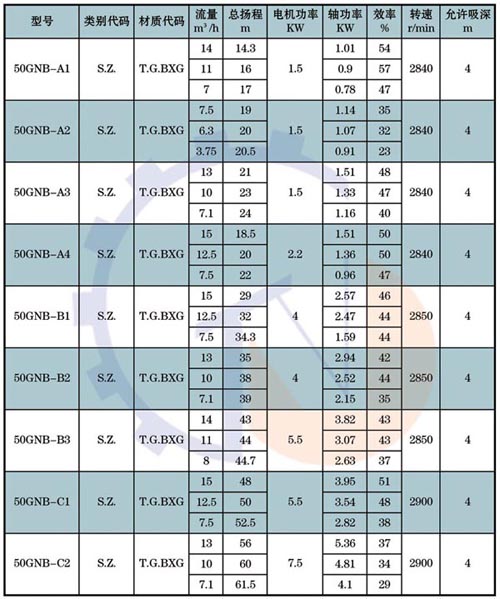

　　三、性能参数表





        (具体参数请到 资料下载中心查看：高效节能自吸泵样本)
　　四、使用须知
　　1、泵组在安装时应垂直安装，确保电机及泵轴的运行平稳。
　　2、水泵进水管道下端必须安装滤网，防止大的颗粒及杂物吸入水泵，缠绕或损坏叶轮。进水管道与水泵进口联接时，螺钉必须保证均匀受力，确保进液管不漏气。
　　3、安装出水管道时须装单向阀门各一只(用户自备)，起泵前，阀门必须关严，才能保证水泵出水速度。
　　4、水泵启动前应先通冷却水管，确保机封不能干磨，同时检查水泵主轴是否灵活，并用点动方式检查水泵转向正确后方可全压起动水泵。
　　5、水泵的出水管路及阀门应固定在支承架上(用户自备)，所有泵组以外的管道都必须无负载地与泵组联接，所有管道连接部位必须紧密，不漏气，否则将影响自吸功能及流量、扬程。
　　6、输送液体时，流量、扬程、吸程三项指标必须控制在选定型号所规定的范围内，否则会导致电机电流波动，影响正常运行。
　　7、本泵是真空泵原理自吸，用户在安装时严禁任意扩大吸液管直径，否则会影响吸液速度及引起电机电流过载而损坏。
　　8、本泵是井架式安装，如需安装尺寸，用户可在订货后向我公司索取。

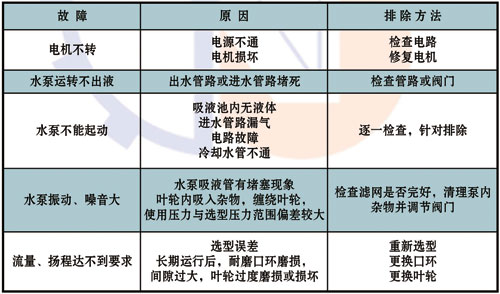

　　五、一般故障的排除方法

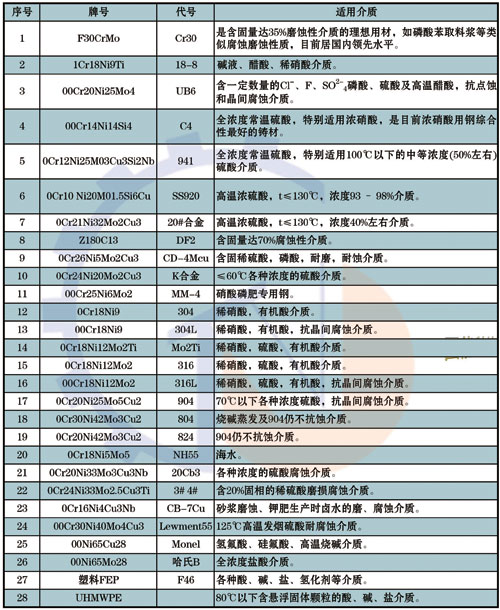

　　六、耐蚀合金材料推荐选用表
