LS Ⅱ型螺旋输送机

1、LSⅡ型螺旋输送机的特点、应用范围及型号意义：
　　LSⅡ型螺旋输送机是LS型螺旋输送机的更新换代产品。设计制造符合JB/T7679-95《螺旋输送机》标准，结构设计贯彻标准化、系列化、通用化。
　　LSⅡ型螺旋输送机消化并吸收了丹麦史密斯公司的先进技术，对中间吊轴承的结构和轴承的材质作了较大的改进。采用冷硬铸铁作为吊轴承的主要材料。冷硬铸铁耐磨性能好，通常情况下不需要润滑，最高工作温度可达260℃，特别适合输送水泥、煤粉、熟石灰矿渣等中等以上磨琢性物料。为了满足输送不同特性物料的需要，本机还配备了自润滑轴瓦、有润滑轴瓦和滚动轴承，用户可根据使用经验和被输送物料的特性自行选择。对于有润滑轴瓦，本厂可以配备集中供油装置。
　　LSⅡ型螺旋输送机结构新颖合理，技术指标先进，密封性能好，适用性强，整机噪音低，操作维修方便，进、出料口位置布置灵活。根据用户需要，可另配速度监控装置。
　　螺旋输送机被广泛地使用在各种工业部门，如建材、电力、化工、冶金、煤炭、铝镁机械、轻工、粮食及食品行业；适宜于水平或小于20。倾角可在订货时向我厂说明。
　　螺旋机不宜输送易变质、粘性大的、易结块的物料。因为这些物料在输送时会粘结在螺旋上，并随之旋转而不向前移动或者在吊轴承处形成物料的积塞，而使螺旋机不能正常工作。
　　LSⅡ型螺旋输送机直径从100毫米到1000毫米，共有十种规格，长度从4米到70米，每隔0.5米一档，选型时应符合标准公称长度，特殊需要要在选配节中另行提出。
　　按螺旋机驱动方式分为两种：C1制法——螺旋机长度小于35m时，单端驱动。 (订货时不需注明)

C2制法——螺旋机长度大于35m时，双端驱动。
按吊轴承的种类分为：
D——冷硬材质轴瓦
D1——自润滑轴瓦
D2——润滑轴瓦
D3——滚动轴瓦

各种结构的圆轴承所适应的部分物料类可参见下表（表1）：

吊轴承种类		物料名称
D	冷　硬铁轴瓦	炉渣、氧化铝、散煤、矿渣水泥、硅酸盐水泥、碎焦炭、混凝土、碎玻璃、石膏、铁矿、熟石灰、石英砂、滑石粉、河砂、高炉渣。
D1	自润滑轴　瓦	小麦、小苏打、烟煤、聚氯乙烯、大豆、尿素、玉米、木屑、糖。
D2	润　滑轴　瓦	烟煤、尿素、木屑、皂粉、棉籽、酒糟。
D3	滚　动轴　承	小麦、大豆、尿素、玉米、皂粉、棉籽、酒糟。

用户可根据所输送的物料性质确定吊轴承种类。
LSⅡ型螺旋输送机的制造材料为普通钢材，输送物料的最高温度为80℃。当用户需要用不锈钢等特殊钢材制造或输送物料的温度大于80℃时，请订货时注明，本厂将另行设计。

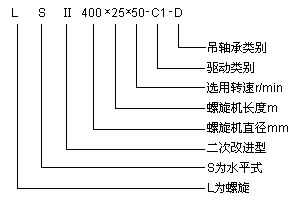

型号意义：

2、LSⅡ型螺旋输送机规格、技术参数：

规格型号	100	160	200	250	315	400	500	630	800	1000
螺旋直径	100	160	200	250	315	400	500	630	800	1000
螺距	100	160	200	250	315	355	400	450	500	560
n	140	112	100	90	80	71	63	50	40	32
Q	2.2	7	13	22	31	62	98	140	200	280
n	112	90	80	71	63	65	50	40	32	25
Q	1.7	6	10	18	24	49	78	112	160	220
n	90	71	63	56	50	45	40	32	25	20
Q	1.4	5	8	14	19	39	62	90	126	176
n	71	56	50	45	40	36	32	25	20	16
Q	1.1	3.1	6.2	11	15.4	31	50	77	102	140

注：1.n-转速r/min（偏差允许在10%范围内）
　　2.输送量Q-m³/h

3、驱动装置及安装尺寸
驱动装置及安装尺寸有TY型(Y型电机与TY型江阴齿轮箱厂，TSSDY型同轴式硬齿面减速器组成)和ZY型(Y型电机与ZSY型硬齿面齿轮轮减速器组成)两种，LSⅡ160～LSⅡ1000全系列螺旋机配有TY型驱动装置ISⅡ630～LSⅡ1000大规格螺旋机另配有ZY型驱动装置，供用户选用，本选型说明只提供此两种驱动装置地脚尺寸图，如需要其他驱动装置则另行提供，主机部分的地脚尺寸按表2中规定的标准长度地脚尺寸安排。
